Das Zubehör für die SDS-HP1
Hydraulikpresse
SealSol
12/00 PN: SD-067X-0500
Bezeichnungen und Bestellnummern
Tragekoffer PN: 0699-99-9900-00
Trageriemen (Abbildung 1) PN: 0645-00-X030-01
GBH Adapter (Abbildung 2) PN: 0645-00-X003-01
Manometer 1000bar (Abbildung 3) PN: 0645-00-X010-01
Adapter Manometer (Abbildung 4) PN: 0645-00-X030-01
Ersatzschlauch 18“ (Abbildung 5) PN: 0645-00-X006-01 1/4“NPT
x 1/4“NPT (M)
Ersatzschlauch 18“ PN: 0645-00-X005-01 1/4“-27UNS (F) x 1/4“NPT
(M)
für Drehdurchführung
Drehdurchführung (Abbildung 6) PN: 0645-00-X004-01 1/4“-27UNS
(M) x 1/4“NPT (M)
Ersatzschlauch 18“ (Abbildung 7) PN: 0645-00-X002-01 1/4“NPT
x 1/4“NPT (M)
mit Drehdurchführung (= X004-01 + X005-01)

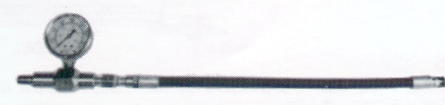

Schlauch komplett (Abbildung 8/ 8a)) PN: 0645-00-0004-01 1/4“NPT x 1/4“NPT
(M) mit Manometer und Drehdurchführung (= X004-01 + X005-01 + X010-01
+ X030-01)
Reparaturkit Presse PN: 0645-00-X840-01
SDS Schnellkupplung PN:
SDS Nippel für Schnellkupplung PN:
Abb.1
Abb.2
Abb.3
Abb.4
Abb.5
Abb.5
Abb.7
Abb.8
(ohne GBH)
Abb.8aKlicken Sie hier
für eine druckbare
Ansicht
